SZZ materiály

10

Výrokový počet (logické spojky, jejich úplný systém, odvozovací pravidla, splnitelnost, aplikace v logických obvodech), predikátový počet (abeceda a konstrukce jazyka), naivní teorie množin (potenční množina, systém množin, operace na množinách, relace mezi množinami), binární relace (vlastnosti a speciální typy [ekvivalence, uspořádání, zobrazení])

Užitečné odkazy

• https://seriouscomputerist.atariverse.com/media/pdf/book/Concrete%20Mathematics.pdf

Výrokový počet

• synonymum: výroková logika
• formální logický systém, který z výroků pomocí logických spojek vytváří složené výroky a určuje jejich pravdivost

Výrok

• sdělení deklarativního typu, u kterého má význam uvažovat o pravdivostní hodnotě
• každý výrok je buď atomární, nebo složený

Atomární výrok

• výrok bez logických spojek
• př. „Prší.“ ($u$)

Složený výrok

• složený výrok je výrok, který není atomární, tj. obsahuje alespoň jednu logickou spojku
• př. „Neprší.“ (¬$u$)

Výroková formule

Sdělení deklarativního typu

• oznamovací věta, které lze přiřadit pravdivostní hodnotu

Pravdivostní hodnota

• pravda (logická 1)
• nepravda (logická 0)

Logické spojky

• pravdivostní funkce, které určují pravdivost složeného výroku podle pravdivostních hodnot vstupů

Arita spojky

• značí se $k$
• počet vstupních výroků do logické spojky

Unární spojka

• $k = 1$

Negace

• $¬u$
• způsob čtení: negace $u$

Binární spojka

• $k = 2$
• celkem 16 binárních spojek

Konjunkce

• $u ∧ v$
• způsob čtení č. 1: $u$ konjuktivně s $v$
• způsob čtení č. 2: $u$ a zároveň $v$

Disjunkce

• $u ∨ v$
• způsob čtení: $u$ nebo $v$

Implikace

• $u ⇒ v$
• způsob čtení č. 1: $u$ implikuje $v$
• způsob čtení č. 2: jestliže $u$, pak $v$

Ekvivalence

• $u ⇔ v$
• způsob čtení č. 1: $u$ je ekvivalentní s $v$
• způsob čtení č. 2: $u$ právě tehdy, když $v$

Ternární spojka

• $k = 3$
• příklad z programování: $A ? B : C$ (ternární operátor)
  • interpretace: pokud A, pak B, jinak C
  • je odvoditelná z binárních a unární (∧, ∨, ¬)
• příklad vyjádření ternární spojky pomocí úplného systému logických spojek:
  • $f(A,B,C)=(A∧B)∨(¬A∧C)$

Spojky vyšší arity (k > 2) lze nahradit binárními a unárními spojkami.

Počet spojek

• = počet všech pravdivostních funkcí dané arity $k$
• unární spojka má 1 vstup → $u$ a každý vstup může nabývat 2 pravdivostních hodnot (0/1)
  • konkrétně: ${(0), (1)}$
  • $2^{2^k}$ = $2^{2^1}$ = $2^{2}$ = 4 unární spojky
• binární spojka má 2 vstupy → $u$ a $v$ a každý vstup může nabývat 2 pravdivostních hodnot (0/1)
  • konkrétně: ${(0,0), (0,1), (1,0), (1,1)}$
  • $2^{2^k}$ = $2^{2^2}$ = $2^{4}$ = 16 binárních spojek
• ternární spojka má 3 vstupy → $u, v, w$ a každý vstup může nabývat 2 pravdivostních hodnot (0/1)
  • konkrétně: ${(0,0,0), (0,0,1), (0,1,0), (0,1,1), (1,0,0), (1,0,1), (1,1,0), (1,1,1)}$
  • $2^{2^k}$ = $2^{2^3}$ = $2^{8}$ = 256 ternárních spojek

Počet všech $k$-árních pravdivostních funkcí je $2^{2^k}$

Tabulka pravdivostních hodnot

• tabulka, která pro všechny možné kombinace pravdivostních hodnot atomárních výroků uvádí pravdivostní hodnotu dané formule

Tautologie

• vždy pravdivý výrok nezávisle na vstupu
• např.: $u∨¬u$

Kontradikce

• vždy nepravdivý nezávisle na vstupu
• např.: $u∧¬u$

Splnitelná formule

• formule, která není kontradikcí
• např.: $u∧v$
  • je pravdivá např. pro u=1,v=1 ⇒ splnitelná

Úplný systém spojek

• množina logických spojek, pomocí které lze vyjádřit každý složený výrok
• příklady:
  • ${¬,∧}$
  • ${¬,∨}$
  • ${NAND}$

Aplikace v logických obvodech

• výroky ↔ signály (0/1)
• spojky ↔ logická hradla
  • ∧ → AND
  • ∨ → OR
  • ¬ → NOT
• návrh a minimalizace obvodů

Naivní teorie množin

• neformální přístup k množinám, kde množinu lze chápat jako libovolný soubor prvků daný nějakou vlastností

Množina

• soubor navzájem odlišitelných prvků
• prvek buď do množiny patří, nebo nepatří (∈ / ∉)
• prvek se v množině vyskytuje nejvýše jednou
• na pořadí prvků nezáleží

Univerzum

• značí se $U$
• množina všech prvků, o kterých v daném kontextu uvažujeme
• vždy zadané nebo implicitní
• všechny množiny jsou podmnožiny $U$

Systém množin

• množina množin

Potenční množina

• systém množin obsahující všechny podmnožiny dané množiny
• značí se $Pot(𝐴)$
  • $A={1,2}$
  • $P(A)={∅,{1},{2},{1,2}}$
• počet podmnožin potenční množiny: \(|Pot(A)| = 2^n\) kde:
  • $n$ je počet prvků dané množiny

Operace na množinách

• sjednocení
  • $A ∪ B = { x \mid x ∈ A ∨ x ∈ B }$
• průnik
  • $A ∩ B = { x \mid x ∈ A ∧ x ∈ B }$
• rozdíl
  • $A \setminus B = { x \mid x ∈ A ∧ x ∉ B }$
• doplněk/komplement
  • $A^c = { x \mid x ∈ U ∧ x ∉ A }$

Relace mezi množinami

• rovnost
  • $A = B$
  • $\forall x \,(x ∈ A ⇔ x ∈ B)$
• podmnožina
  • $A ⊆ B$
  • $\forall x \,(x ∈ A ⇒ x ∈ B)$
• vlastní podmnožina
  • $A ⊂ B$
  • $A ⊆ B ∧ A ≠ B$
• nadmnožina
  • $A ⊇ B$
• disjunktnost
  • $A ∩ B = ∅$

Predikátový počet

• rozšíření výrokového počtu o proměnné a kvantifikátory, které umožňuje vyjadřovat vlastnosti objektů a vztahy mezi nimi

Doména

• množina objektů, které v predikátovém počtu uvažujeme
• např. všichni studenti

Abeceda

• množina symbolů, ze kterých se tvoří výrazy
  • proměnné: $x$, $y$, $z$, …
  • konstanty: $a$, $b$, $c$, …
  • predikátové symboly: $∈$, $=$, …
  • funkční symboly (funktory): sjednocení, průnik, …
  • logické spojky: $¬$, $∧$, $∨$, $⇒$, $⇔$
  • kvantifikátory: $∀$, $∃$

Proměnná

• symbol označující libovolný objekt z domény
• např.: $x$

Predikát

• výraz s proměnnými, který se po dosazení stává výrokem
• např.:
  • $P(x)$: „$x$ je sudé“
  • $x=y$
  • $x∈A$

Kvantifikátor

• symbol určující, pro kolik objektů z domény výrok platí
• např.: $∀x(x>0)$

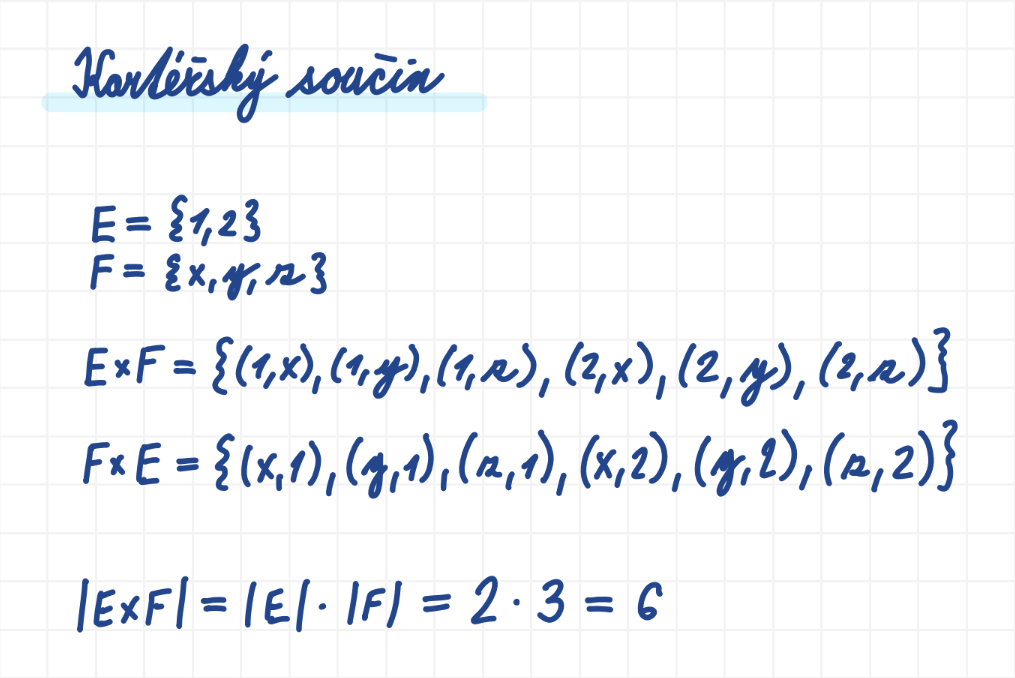

Kartézský součin

• množina všech uspořádaných dvojic prvků z množin $A$ a $B$

\[A \times B = \{ (a,b) \mid a ∈ A ∧ b ∈ B \}\]

Binární relace

• podmnožina kartézského součinu $A \times B$
• $R ⊆ A \times B$
• prvek relace je uspořádaná dvojice $(a,b)$

Znázornění relace

• kartézský graf
  • body v rovině odpovídající dvojicím $(a,b)$
• orientovaný graf
  • vrcholy = prvky množiny
  • hrana $a → b$ pokud $(a,b) ∈ R$

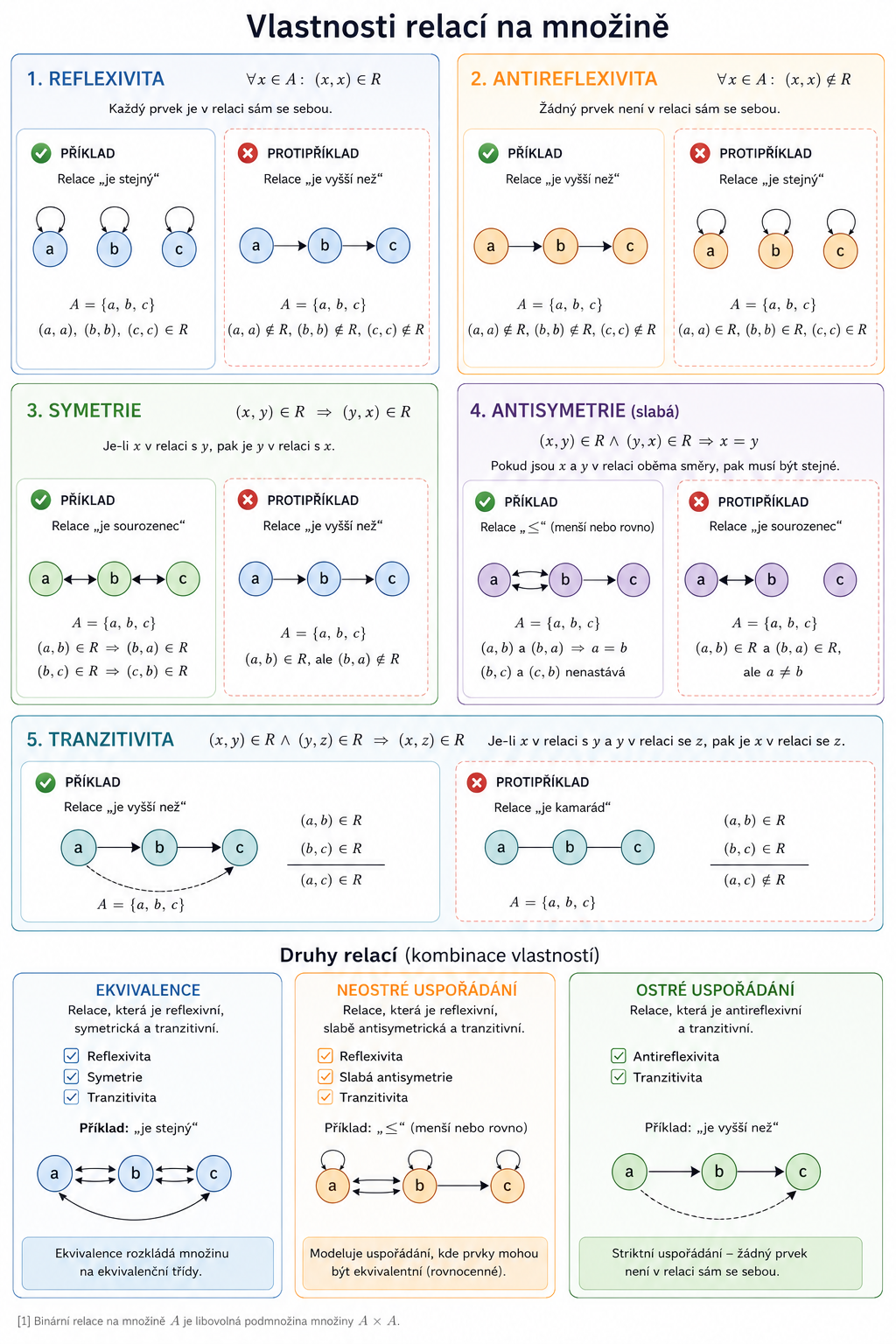

Vlastnosti relace na množině

• reflexivita
  • $\forall x ∈ A: (x,x) ∈ R$
• antireflexivita
  • $\forall x ∈ A: (x,x) ∉ R$
• symetrie
  • $(x,y) ∈ R ⇒ (y,x) ∈ R$
• antisymetrie
  • $(x,y) ∈ R ∧ (y,x) ∈ R ⇒ x = y$
• tranzitivita
  • $(x,y) ∈ R ∧ (y,z) ∈ R ⇒ (x,z) ∈ R$

Ekvivalence

• relace, která je:
  • reflexivní
  • symetrická
  • tranzitivní
• rozděluje množinu na třídy ekvivalence
• třída ekvivalence prvku $x$:
  • $[x] = { y ∈ A \mid (x,y) ∈ R }$

Uspořádání

• relace, která je:
  • reflexivní (neostré uspořádání) nebo antireflexivní (ostré)
  • antisymetrická
  • tranzitivní
• typy:
  • částečné uspořádání
  • lineární (totální) uspořádání – každý pár prvků je porovnatelný

Hasseův diagram

• grafické znázornění uspořádání
• pravidla:
  • neznázorňují se reflexivní hrany
  • neznázorňují se tranzitivní hrany
  • kreslí se zdola nahoru

Zobrazení

• speciální binární relace $f ⊆ A \times B$
• každému prvku $a ∈ A$ přiřazuje právě jeden prvek $b ∈ B$
• značení:
  • $f: A → B$
• vlastnosti:
  • injektivní
    • $f(x)=f(y) ⇒ x=y$
  • surjektivní
    • $\forall b ∈ B ∃a ∈ A: f(a)=b$
  • bijektivní
    • injektivní i surjektivní
