SZZ materiály

12

Grafy (definice orientovaného a neorientovaného grafu, jejich vlastnosti a reprezentace, význačné typy grafů), stromy (vymezení a základní charakteristiky, binární stromy a jejich reprezentace), eulerovské a hamiltonovské grafy (eulerovský tah, hamiltonovská kružnice a cesta), prohledávání do hloubky a do šířky

Užitečné odkazy

• https://cw.fel.cvut.cz/b212/_media/courses/b0b01lgr/lectures/grafy-orientovane.pdf
• https://www.youtube.com/watch?v=t5XZ1gc70dw (Walks, Trails and Paths)
• https://www.umimeinformatiku.cz/cviceni-teorie-grafu-pojmy-zakladni

Graf

• matematická struktura tvořená vrcholy a hranami, která slouží k modelování vztahů mezi vrcholy pomocí hran

Graf je definován jako uspořádaná dvojice: \(G = (V, E)\)

kde:

• V (vertices) = množina vrcholů ($V \neq \emptyset$)
• E (edges) = množina hran, které určují vztahy mezi vrcholy ($E \subseteq V \times V$)

Typy grafů

• orientovaný
• neorientovaný
• konečný
• nekonečný
• úplný
• neúplný
• cyklický
• acyklický
• bipartitní
• souvislý

Vrchol

• prvek grafu reprezentující objekt, mezi nímž a ostatními vrcholy mohou existovat vztahy vyjádřené hranami
• prvek množiny $V$

Hrana

• prvek grafu reprezentující vztah mezi dvěma vrcholy
• prvek množiny $E$

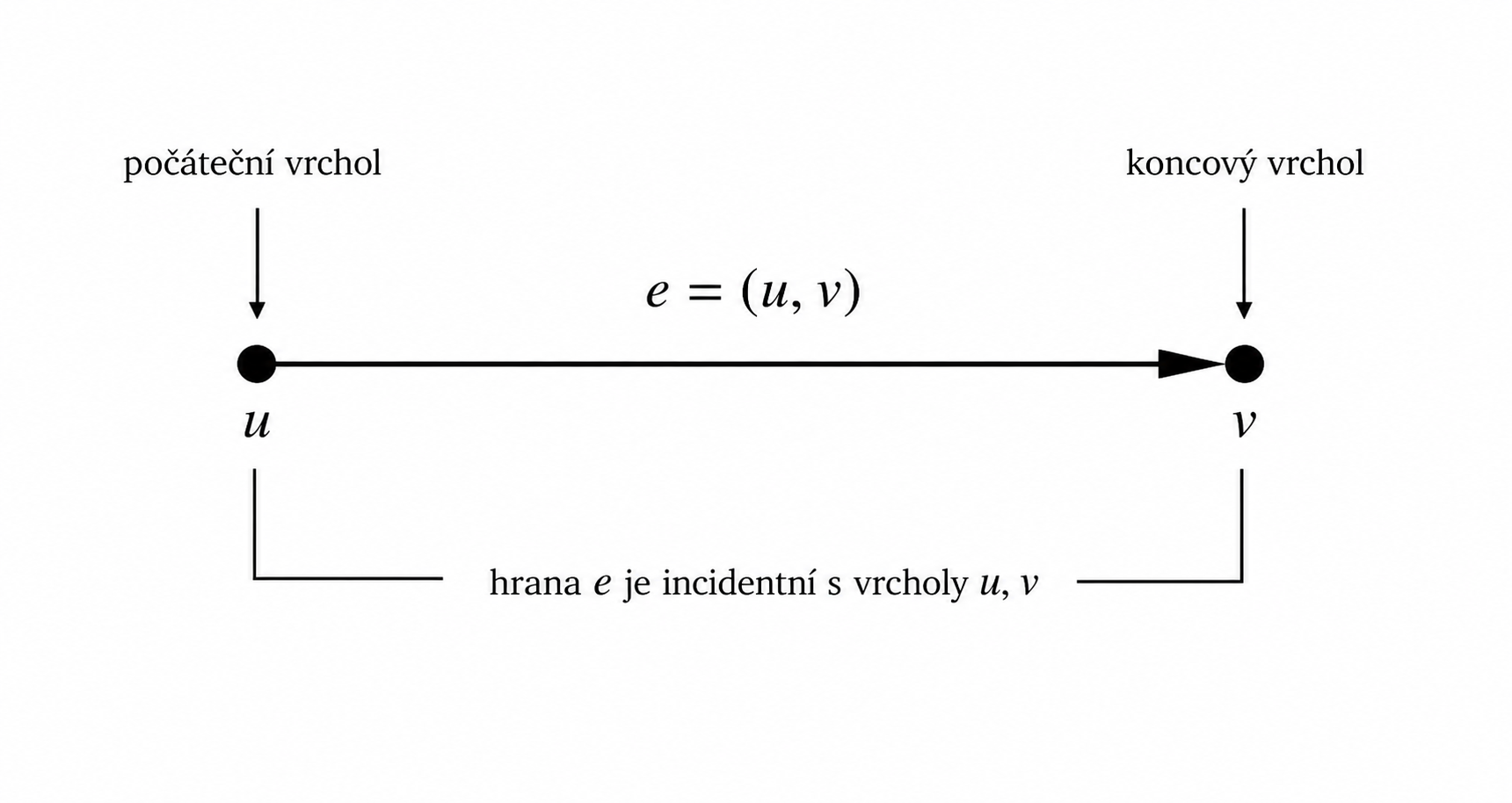

Pokud $e = (u, v)$ je hrana, říkáme, že $u$ je počáteční vrchol, $v$ je koncový vrchol hrany $e$ a že hrana $e$ je incidentní s vrcholy $u$, $v$.

Slovo incidentní znamená, že hrana je připojená k vrcholu.

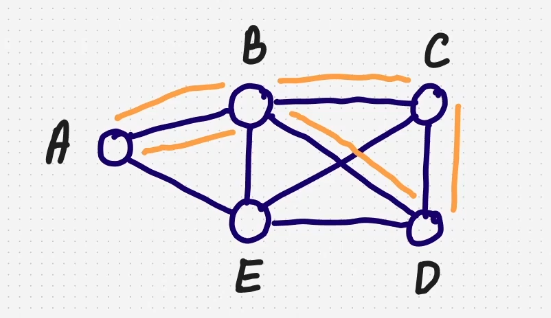

Sled

• posloupnost vrcholů a hran, kde každá hrana spojuje dva po sobě jdoucí vrcholy
• může projít vrcholem vícekrát
• může projít hranou vícekrát
• délka sledu = počet hran

Sled délky $k$ z vrcholu $u$ do vrcholu $v$:

\[p = (u_0, u_1, \ldots, u_k), \quad \text{kde } u = u_0,\ v = u_k\]

kde

• u = začátek
• v = konec

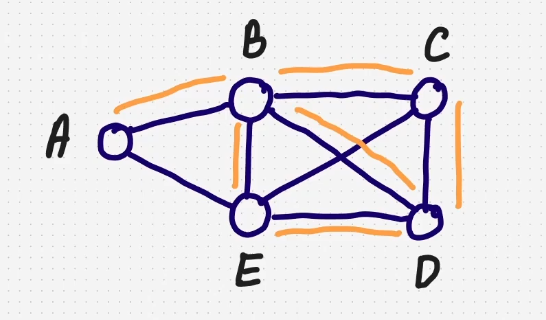

Tah

• sled, ve kterém se žádná hrana neopakuje
• nelze použít stejnou hranu dvakrát
• stejný vrchol může být dosažen vícekrát různými hranami

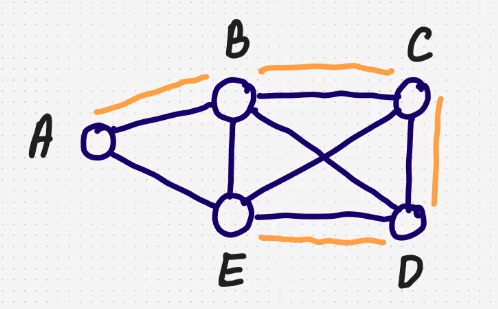

Cesta

• tah, ve kterém se neopakuje žádný vrchol
• nelze navštívit stejný vrchol dvakrát
• každá hrana se tím pádem použije nejvýše jednou

Graf na obrázku: \(V = \{A, B, C, D, E\}\)

\[E = \{(A,B), (B,C), (C,D), (D,E)\}\]

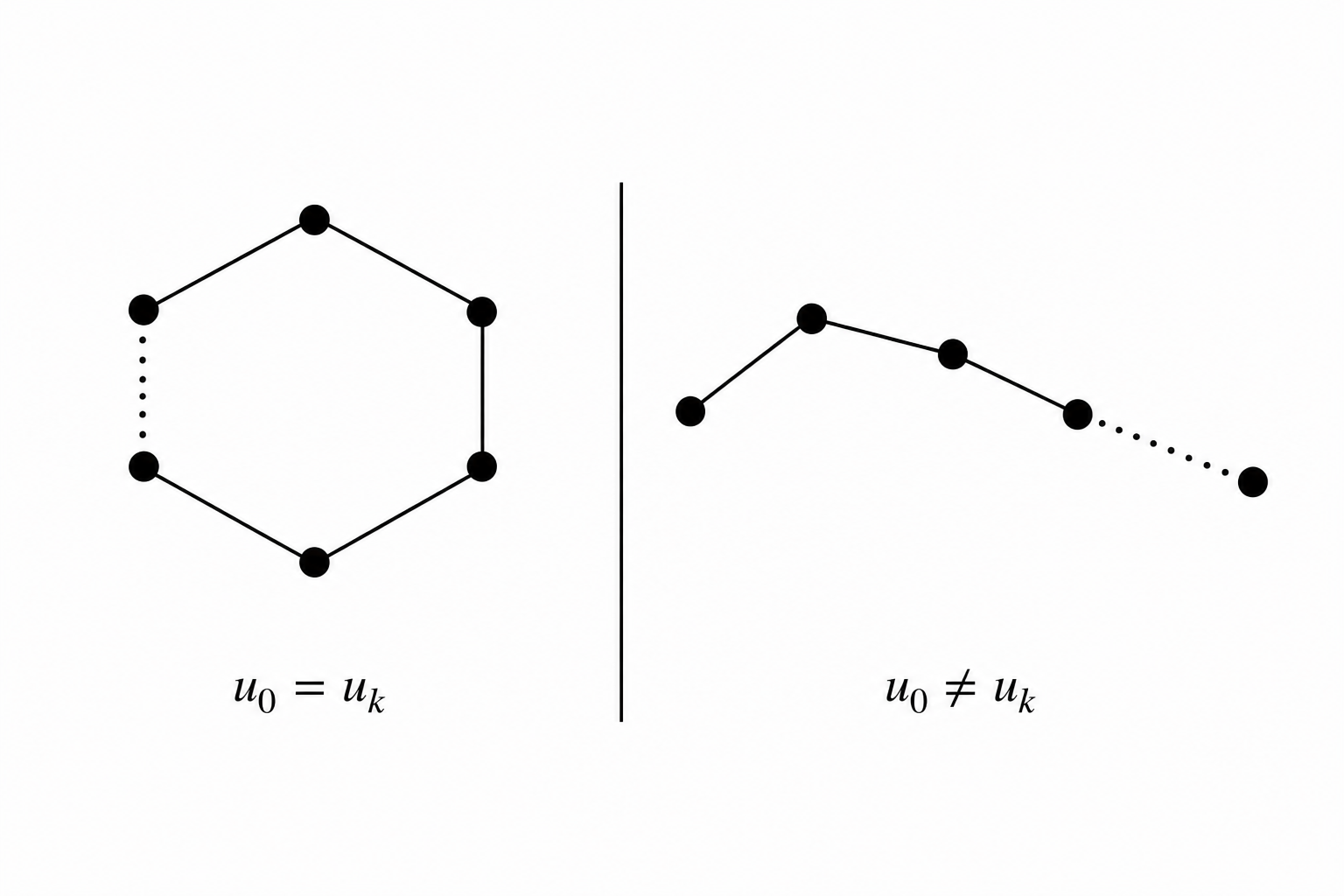

Vlastnost zavřený a otevřený

• uzavřený = začátek a konec jsou stejné vrcholy
• otevřený = začátek a konec jsou různé vrcholy

Formálně: \(u_0 = u_k \quad \text{(uzavřený)}\) \(u_0 \neq u_k \quad \text{(otevřený)}\)

Platí obecně pro:

• sled
• tah
• cestu

Jednoduchý cyklus

• cyklus, ve kterém se navíc neopakují vrcholy kromě prvního/posledního

Cyklus

• uzavřený tah (začíná a končí ve stejném vrcholu a neopakují se hrany)

Neorientovaný graf

• graf, ve kterém hrany nemají směr

Vlastnosti neorientovaného grafu

• každá hrana je neuspořádaná dvojice vrcholů
• hrany $(u, v)$ $\neq$ $(v, u)$
• hrana ${u, v}$ znamená spojení mezi vrcholy $u$ a $v$ bez určení směru

Orientovaný graf

• graf, ve kterém mají hrany určený směr

Vlastnosti orientovaného grafu

• každá hrana je uspořádaná dvojice vrcholů
• hrany $(u, v)$ $=$ $(v, u)$
• hrana $(u, v)$ znamená orientované spojení z vrcholu $u$ do vrcholu $v$

Reprezentace grafů

• seznam sousedů
• matice sousednosti
• matice incidence

Seznam sousedů

• reprezentace grafu, ve které je ke každému vrcholu uložen seznam vrcholů, se kterými je spojen hranou

Příklad

• $V = { A, B, C, D }$
• $E = {(A, B), (A, C), (B, D)}$

// Neorientovaný graf
Dictionary<string, string[]> graph = new()
{
    ["A"] = ["B", "C"],
    ["B"] = ["A", "D"],
    ["C"] = ["A"],
    ["D"] = ["B"]
};

// Orientovaný graf
Dictionary<string, string[]> graph = new()
{
    ["A"] = ["B", "C"],
    ["B"] = ["D"],
    ["C"] = [],
    ["D"] = []
};

Matice sousednosti

• reprezentace grafu pomocí čtvercové matice, ve které prvek na pozici $(i, j)$ určuje, zda mezi vrcholy i a j existuje hrana
• $i$ označuje řádek matice a $j$ sloupec matice, tedy konkrétní dvojici vrcholů

Příklad

• $V = { A, B, C, D }$
• $E = {(A, B), (A, C), (B, D)}$

    A B C D
A [ 0 1 1 0 ]
B [ 1 0 0 1 ]
C [ 1 0 0 0 ]
D [ 0 1 0 0 ]

// Neorientovaný graf
int[,] graph =
{
    { 0, 1, 1, 0 },
    { 1, 0, 0, 1 },
    { 1, 0, 0, 0 },
    { 0, 1, 0, 0 }
};

// Orientovaný graf
int[,] graph =
{
    { 0, 1, 1, 0 },
    { 0, 0, 0, 1 },
    { 0, 0, 0, 0 },
    { 0, 0, 0, 0 }
};

Matice incidence

• reprezentace grafu pomocí matice, ve které řádky odpovídají vrcholům, sloupce hranám a hodnoty určují, zda daný vrchol inciduje s danou hranou
• „inciduje“ znamená, že vrchol je součástí dané hrany, tedy že je touto hranou spojen

Příklad

• $V = { A, B, C, D }$
• $E = { e_1=(A,B), e_2=(A,C), e_3=(B,D) }$

      e₁ e₂ e₃
A  [  1  1  0 ]
B  [  1  0  1 ]
C  [  0  1  0 ]
D  [  0  0  1 ]

// Neorientovaný graf
int[,] graph =
{
    { 1, 1, 0 },
    { 1, 0, 1 },
    { 0, 1, 0 },
    { 0, 0, 1 }
};

// Orientovaný graf
int[,] graph =
{
    { -1, -1,  0 },
    {  1,  0, -1 },
    {  0,  1,  0 },
    {  0,  0,  1 }
};

U orientovaného grafu se často používá:

• $-1$ pro počáteční vrchol hrany
• $1$ pro koncový vrchol hrany
• $0$ pokud vrchol s hranou nesouvisí

Význačné typy grafů

• úplný
• souvislý
• cyklický
• acyklický
• bipartitní

Úplný graf

Souvislý graf

Cyklický graf

Acyklický graf

Bipartitní graf

Strom

• souvislý acyklický graf

Binární strom

Reprezentace binárních stromů

Eulerovský graf

• graf, ve kterém existuje eulerovský tah nebo eulerovská kružnice
• jde o procházení hran, ne vrcholů

Eulerovský tah

• tah, který projde každou hranu grafu právě jednou
• počáteční a koncový vrchol nemusí být stejné

Eulerovská kružnice

• uzavřený eulerovský tah
• počáteční a koncový vrchol jsou stejné
• každá hrana je použita právě jednou

Podmínky (neorientovaný souvislý graf)

• graf musí být souvislý
• počet vrcholů s lichým stupněm:
  • 0 → existuje eulerovská kružnice
  • 2 → existuje eulerovský tah (ale ne kružnice)
  • jinak → eulerovský tah neexistuje

Příklad

• graf „domku“ (čtverec + trojúhelník) má eulerovskou kružnici, pokud lze kreslit celý obrazek jednou čarou bez přerušení a bez kreslení stejné hrany dvakrát
• mosty v Königsbergu: nešlo projít každý most právě jednou → není eulerovský graf

Hamiltonovský graf

• graf, ve kterém existuje hamiltonovská cesta nebo hamiltonovská kružnice
• jde o procházení vrcholů, ne hran

Hamiltonovská cesta

• cesta, která navštíví každý vrchol grafu právě jednou
• počáteční a koncový vrchol jsou různé

Hamiltonovská kružnice

• uzavřená cesta, která navštíví každý vrchol právě jednou
• počáteční a koncový vrchol jsou stejné

Rozdíl oproti eulerovskému grafu

	Euler	Hamilton
Co procházíme	hrany	vrcholy
Jednoduchá podmínka existence	ano (stupně vrcholů)	obecně ne
Obtížnost rozhodnutí	polynomiální	NP-obtížné

Praktické poznámky

• u hamiltonovské kružnice/cesty často stačí najít kandidáta zkouškou nebo využít jednoduché postačující podmínky
• Diracova podmínka (postačující): v grafu s $n \geq 3$ vrcholy, pokud má každý vrchol stupeň alespoň $\dfrac{n}{2}$, pak graf obsahuje hamiltonovskou kružnici
• u ústní zkoušky je důležité umět vysvětlit rozdíl Euler vs Hamilton a uvést alespoň jeden příklad

Příklad

• úplný graf $K_5$ má hamiltonovskou kružnici (projdeš všech 5 vrcholů a vrátíš se)
• jednoduchá cesta na 4 vrcholech má hamiltonovskou cestu, ale ne kružnici

Prohledávání grafu

Prohledávání do hloubky

Prohledávání do šířky
